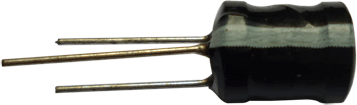

立式三腳電感：
產品名稱：三腳電感
三腳電感特點:具有高功率及高磁飽和性，低阻抗、體積小的特點。
三腳電感應用用途:用于燈式,汽車產品上.高效率,低溫升、報警器升壓用、LED照明、煙霧報警器，門鈴、迎賓感應器、防丟器、智能鎖報警器電感，霧化器，香薰機，加濕器
三腳電感常用規格系列：I3W0406三腳電感系列、I3W0608三腳電感系列、I3W0810三腳電感系列、I3W0912三腳電感系列、I3W1016三腳電感系列。

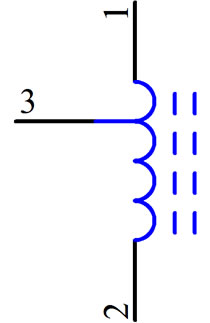

報警器升壓三腳電感等效對等電路圖：

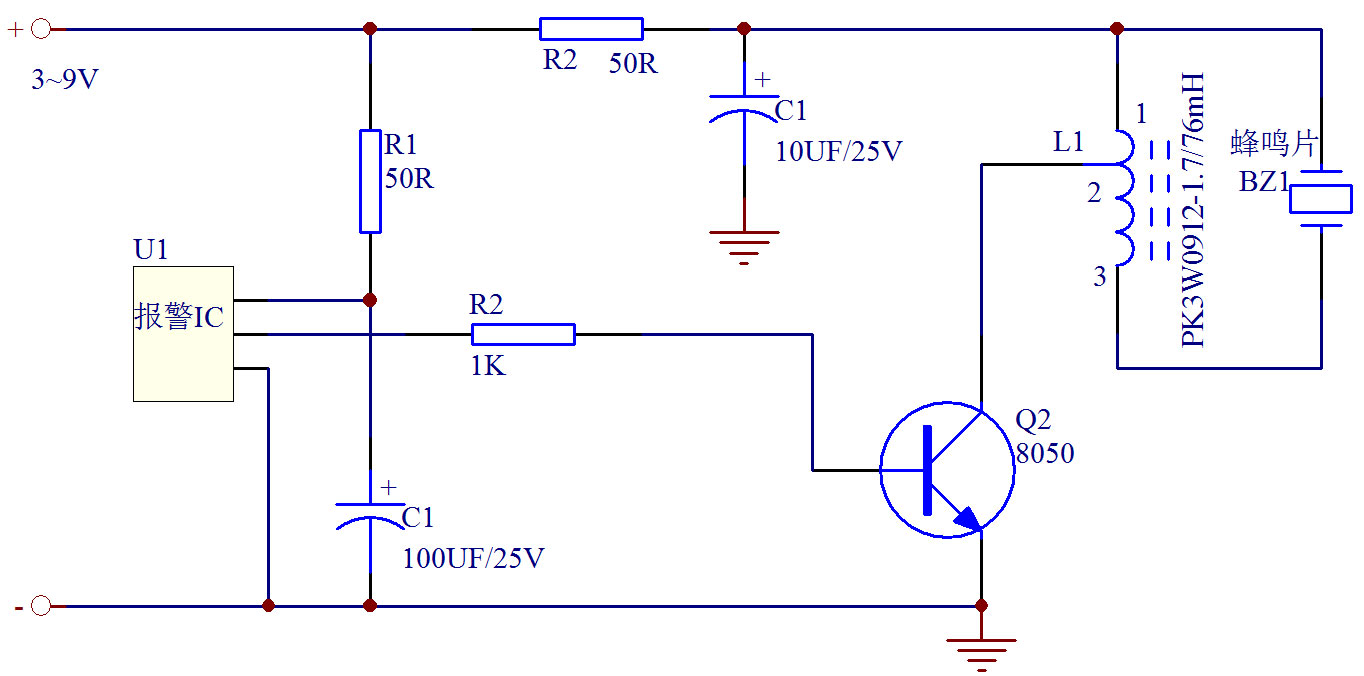

三腳電感升壓電路工作原理圖1：
三腳電感升壓報警電路圖1中電阻R1、電阻R2、電容 C1、電容C2四個元件組成限流濾波，
這四個元件可以根據據體的電路要求，適當?shù)恼{(diào)節參數，
比如可以將電阻更成20歐或100歐，C1電容改成104等 ，減小升壓電路跟驅動IC的相互干擾。
三腳電感升壓報警電路中R3也是一個IC跟驅動之間的一個限流、降幅電阻，
三腳電感升壓報警電路中Q2是驅動放大三極高，選用功率大一點，放大倍數大一點的三極管，
三腳電感升壓報警電路中BZ1是壓電蜂鳴片，壓電蜂鳴片有二種，一種是有源壓電蜂鳴片，另一種是無源壓電蜂鳴片，此電路適合用無源壓電蜂鳴片。
報警器三腳電感壓電片接線圖：
壓電片材質：目前比較常見的鍺鈦酸鉛壓電陶瓷片(PZT)，是用鋯、鈦、鉛的氧化物配制后燒結而成的。
壓電片效應：壓電效應具有可逆性:若在壓電陶瓷片上施以音頻電壓,就能產生機械振動,發出聲響;反壓電感。
壓電片特性：鑒于人耳對頻率約為3kHz的音響敏感，所以通常將壓電陶瓷片的諧振頻率f0設計在3kHz左右?？紤]到在低頻下工作，僅用一片壓電陶瓷片難以滿足頻率要求，—般采用雙膜片結構。
考慮到在低頻下工作，僅用一片壓電陶瓷片難以滿足頻率要求，—般采用雙膜片結構。

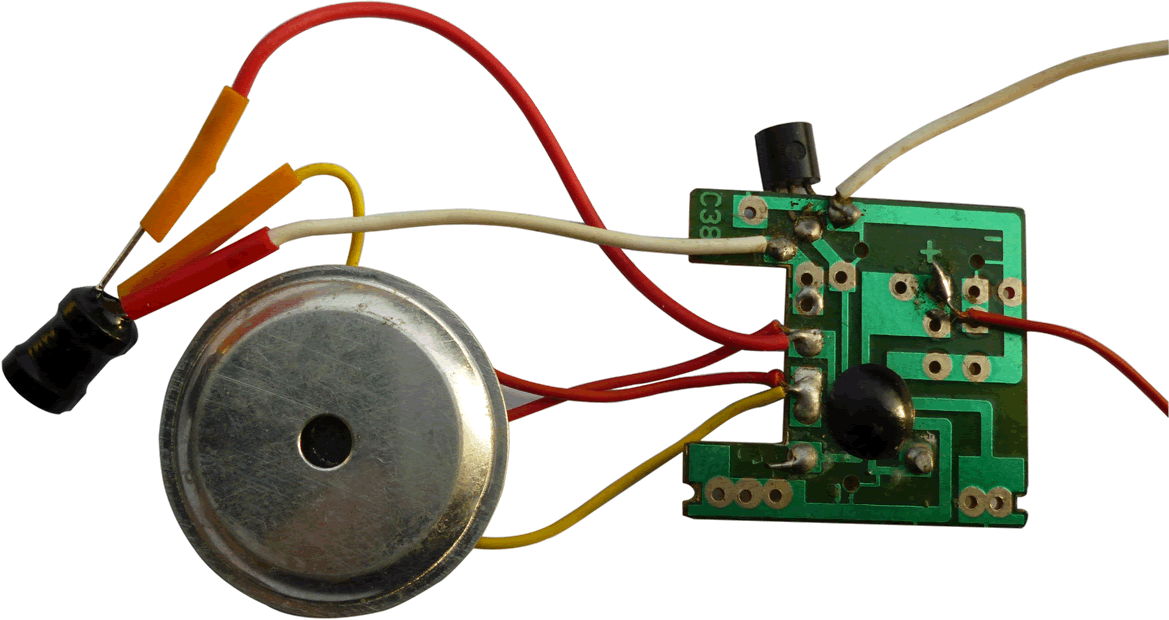

壓電片有二個極接線時一根線接電源，一根線接三腳電感次級，如圖1電氣原理圖所示。壓電片實物接線如下圖所示。
三腳電感升壓電路工作原理：
三腳電感升壓原理是利用電感的互感特性，將初級電能轉化為磁能，磁能感應到次級時，次級將磁能再轉換成電能，一系列的電磁轉換過程，只要將初級設計成一個小感量，次級設計成一個大感量，當電感器流過一個交變的電流時，就可以達到一個升壓的效果。
三腳電感驅動壓電陶瓷片電路實例：三腳電感使用規格：I3W0912-561K-983K-PVC
影響三腳電感驅動報警器聲音大小的因素：
1、壓電蜂鳴片尺寸的大小，大的壓電蜂鳴片振幅比較大聲音可以大一些，常用的尺寸有27mm，35mm。
2、驅動三極管的功率要大一些，放大倍數大一點，有足夠的驅動電流及驅動電壓來驅動壓電片，如可以用SS8050等， (SS8050 S8050二個看起來很像，一個帶S跟帶二個SS的是有區別的)，用的三極管，效果會好一些，除了SS8050還可以用其它更好的三極管。
3、壓電蜂鳴片要有蜂腔，蜂腔的設計比電路的設計更重要。設計得合理，可以質的提升聲音DB數。
4、三腳升壓電感的匝數比，及三腳升壓電感的線徑大小。壓電片報警聲音要達到二個條件 一個是驅動電壓，一個是驅動電流。三腳升壓電感的匝數比決定了升壓的電壓幅度。三腳升壓電感的線徑?jīng)Q定了驅動壓電片的驅動電流，如果電流不夠，則帶負載能力小，拉低驅動電壓從而影響聲音大小。
